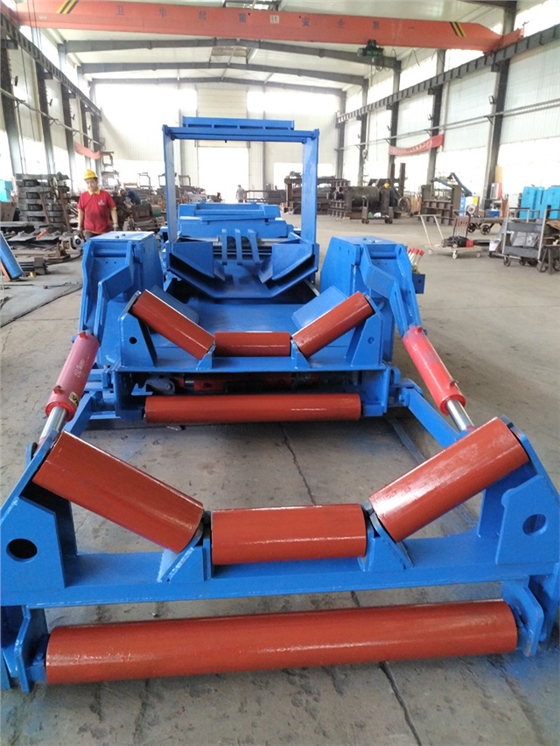

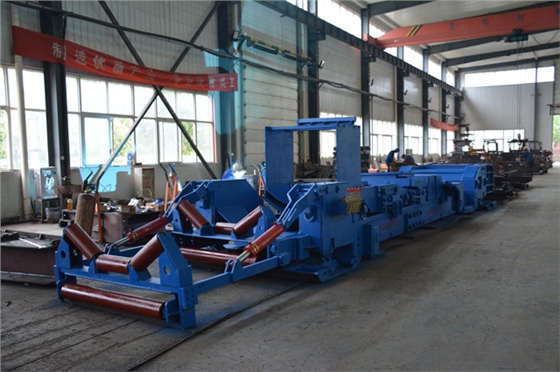

ZY2700 型自移装置主要由组合基架、小车、液控系统等组成。
1、组合基架
组合基架主要由浮动托辊、头端架、阀架、前基架、左联接座、右联接座、左盖板、右盖板、后基架、尾端架、刮煤板、滑架、200 滚筒、630 滚筒、左联接架、右联接架、固定销、注油装置等组成。组合基架与小车组装后，是转载机机头的主要支撑体，是完成调高、调偏和自移功能的基础部件，全部滚筒均采用稀油润滑，浮动机械密封，远程注油。
（1）头端架部分：头端架和刮煤板等。
头端架包括四个主要结构件：头端架体、活动架、固定架、和垂直托辊。分别通过销实现联接：立缸与活动架和固定架；固定架与头端架体；活动架与滑座；滑座与水平缸，水平缸与滑架固定在一起，实现头端架部分的调高和侧移。头端架前部装有一组托辊，实现上、下胶带的支撑导向。刮煤板联接在头端架上，作用是清除下胶带上表面的煤尘等杂物。
（2）前、后基架：
前、后基架是小车的运行轨道，两端各用四个Φ74 销分别与头端架、尾端架联接。
