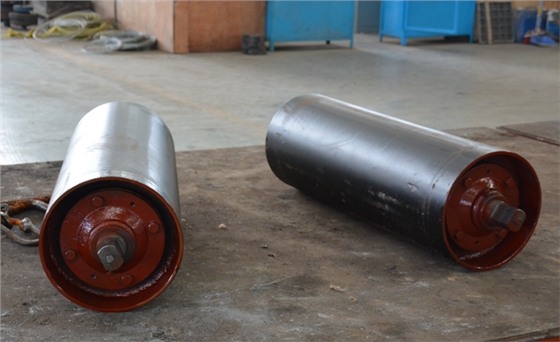

带式输送机采用改向滚筒或改向托辊组来改变输送带的运动方向。改向滚筒可用于输送带180°、90°或＜45°的方向改变。一般布置在尾部的改向滚筒或垂直重锤式的张紧滚筒使输送带改向180°，垂直重锤张紧装置上方滚筒改向90°，而改向45°以下一般用于增加输送带与传动滚筒间的围包角。

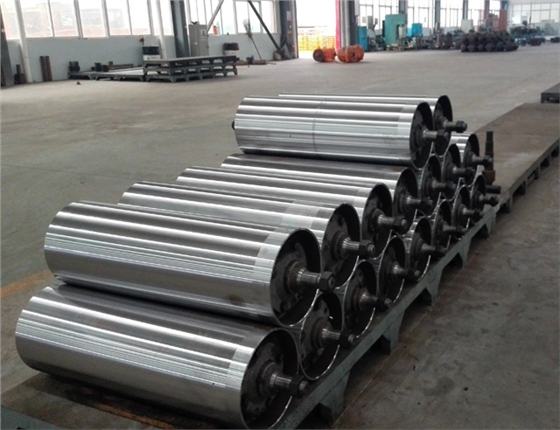

改向滚筒直径有 250、315、400、500、630、800、1000mm等规格。选用时可与传动滚筒直径匹配，改向180时其直径可比传动滚筒直径小一档，改向90°或45°时可随改向角减小而适当取小1—2挡。本次设计采用4个直径 500mm的改向滚筒,改向180°，改向托辊组是若干沿所需半径弧线布置的支承托辊，它用在输送带弯曲的曲率半径较大处，或用在槽形托辊区段，使输送带在改向处仍能保持槽形横断面。输送带通过凸弧段时，由于托辊槽角的影响，使输送带两边伸长率大于中心，为降低胶带应力应使凸弧段曲率半径尽可能大。一般按织物芯带伸长率为0.8 %、钢绳芯带为0.2％计算。
